۵ اشتباه رایج در انتخاب شیلنگ پنوماتیک و راه حل آن‌ها

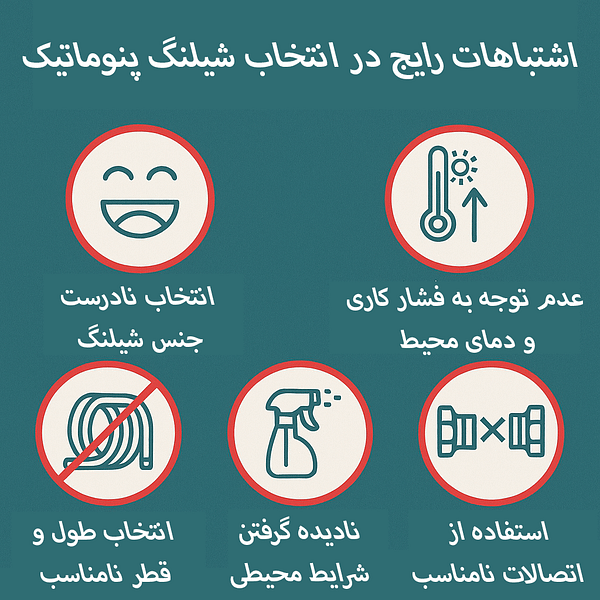

در انتخاب شیلنگ پنوماتیک، اشتباهات رایجی وجود دارد که می‌توانند منجر به کاهش عمر مفید شیلنگ، افت عملکرد سیستم و حتی خطرات ایمنی شوند. در این مقاله، به بررسی پنج اشتباه متداول در انتخاب شیلنگ پنوماتیک و راهکارهای جلوگیری از آن‌ها می‌پردازیم.
۱. انتخاب نادرست جنس شیلنگ
یکی از اشتباهات رایج، انتخاب شیلنگ با جنسی نامناسب برای کاربرد مورد نظر است. هر ماده‌ای دارای ویژگی‌های خاصی است که باید با شرایط کاری هماهنگ باشد.
راهکار:
- پلی‌آمید (PA): مناسب برای کاربردهای صنعتی عمومی و خودرویی.
- پلی‌یورتان (PU): مناسب برای کاربردهایی با نیاز به انعطاف‌پذیری بالا، مانند ربات‌های صنعتی.
- پلی‌اتیلن (PE) یا فلوئوروپلیمر: مناسب برای محیط‌های شیمیایی یا دمای بالا.
انتخاب جنس مناسب با توجه به شرایط محیطی و نوع سیال عبوری، عمر مفید شیلنگ را افزایش می‌دهد.
۲. عدم توجه به فشار کاری و دمای محیط
استفاده از شیلنگی که توان تحمل فشار یا دمای محیط را ندارد، می‌تواند منجر به ترک‌خوردگی، نشت یا حتی انفجار شیلنگ شود.
راهکار:
- اطمینان حاصل کنید که فشار کاری شیلنگ بالاتر از فشار سیستم است.
- دمای کاری شیلنگ باید با دمای محیط و سیال هماهنگ باشد.
- در محیط‌های با دمای بالا یا پایین، از شیلنگ‌هایی با مقاومت حرارتی مناسب استفاده کنید.
۳. انتخاب طول و قطر نامناسب شیلنگ
طول و قطر داخلی شیلنگ تأثیر مستقیم بر افت فشار و عملکرد سیستم دارند. استفاده از شیلنگ‌های بلند یا با قطر نامناسب می‌تواند منجر به کاهش کارایی ابزارهای پنوماتیک شود.
برای تعیین قطر داخلی مناسب شیلنگ پنوماتیک، باید دو عامل کلیدی را در نظر بگیرید: مصرف هوای ابزارها ( CFM یا SCFM) و طول شیلنگ. انتخاب نادرست می‌تواند منجر به افت فشار، کاهش کارایی ابزار و افزایش مصرف انرژی شود. در ادامه، راهنمایی جامع برای انتخاب صحیح قطر شیلنگ ارائه می‌شود:
تعیین مصرف هوای ابزارها (CFM)
هر ابزار پنوماتیک نیاز به حجم مشخصی از هوای فشرده دارد که معمولاً با واحد CFM (فوت مکعب در دقیقه) یا SCFM (CFM استاندارد) بیان می‌شود. برای مثال:
- میخ‌کوب یا منگنه‌کوب: کمتر از 1 CFM
- پیستوله رنگ‌پاش: بین 3 تا 6 CFM
- آچار بادی: بین 6 تا 10 CFM
- ابزارهای سنگین‌تر: بیش از 10 CFM
توجه داشته باشید که این مقادیر می‌توانند بسته به مدل و برند ابزار متفاوت باشند.
در نظر گرفتن طول شیلنگ
هرچه طول شیلنگ بیشتر باشد، افت فشار بیشتری در سیستم رخ می‌دهد. برای جبران این افت فشار، ممکن است نیاز به انتخاب شیلنگ با قطر داخلی بزرگ‌تر باشد.
استفاده از جدول مرجع برای انتخاب قطر مناسب
با ترکیب مصرف هوای ابزار و طول شیلنگ، می‌توان از جدول‌های مرجع برای انتخاب قطر مناسب استفاده کرد. در زیر، جدولی بر اساس داده‌های استاندارد ارائه شده است:
| قطر داخلی شیلنگ (اینچ) | حداکثر جریان هوا (SCFM) در طول‌های مختلف |
| 1/4″ | ≤7 |
| 3/8″ | ≤20 |
| 1/2″ | ≤43 |
| 3/4″ | ≤125 |
| 1″ | ≤265 |
توجه: این مقادیر بر اساس فشار کاری 100 PSI و افت فشار مجاز 5 PSI محاسبه شده‌اند.
مثال‌های کاربردی
- ابزار با مصرف 5 CFM و شیلنگ 25 فوت: شیلنگ با قطر داخلی 1/4″ کافی است.
- ابزار با مصرف 10 CFM و شیلنگ 50 فوت: شیلنگ با قطر داخلی 3/8″ مناسب است.
- ابزار با مصرف 30 CFM و شیلنگ 100 فوت: شیلنگ با قطر داخلی 1/2″ توصیه می‌شود.
نکات تکمیلی
- افزایش قطر شیلنگ: افزایش قطر داخلی شیلنگ باعث افزایش جریان هوا می‌شود، اما وزن و سختی شیلنگ نیز افزایش می‌یابد.
- کاهش طول شیلنگ: در صورت امکان، از شیلنگ‌های کوتاه‌تر استفاده کنید تا افت فشار کاهش یابد.
- استفاده از کوپلینگ‌های مناسب: کوپلینگ‌های با کیفیت و مناسب می‌توانند از افت فشار و نشت هوا جلوگیری کنند.
۴. نادیده گرفتن شرایط محیطی
عوامل محیطی مانند دما، رطوبت، تابش UV، مواد شیمیایی و سایش می‌توانند عمر شیلنگ را کاهش دهند. عدم توجه به این عوامل می‌تواند منجر به خرابی زودهنگام شیلنگ شود.
راهکار:
- در محیط‌های با تابش UV، از شیلنگ‌های مقاوم به UV استفاده کنید.
- در معرض مواد شیمیایی، از شیلنگ‌های با مقاومت شیمیایی بالا بهره ببرید.
- برای جلوگیری از سایش، از پوشش‌های محافظ یا مسیرهای مناسب برای شیلنگ استفاده کنید.
شیلنگ‌هایی که در برابر اشعه ماورای بنفش (UV) و مواد شیمیایی مقاوم هستند، معمولاً از پلیمرهایی ساخته می‌شوند که در برابر تخریب نوری، اکسیداسیون و واکنش‌های شیمیایی پایدارند. در ادامه، چند نمونه از متریال‌های پرکاربرد را معرفی می‌کنیم که در صنعت برای شرایط سخت و محیط‌های خشن استفاده می‌شوند:
✅ شیلنگ مقاوم به UV
این نوع شیلنگ‌ها برای استفاده در فضای باز و مکان‌هایی که در معرض نور خورشید هستند مناسب‌اند.
مواد رایج:
- پلی‌یورتان (PU) با افزودنی ضد UV
- انعطاف‌پذیر و سبک
- مناسب برای خطوط هوای خارجی و ابزارهای قابل حمل
- EPDM (اتیلن پروپیلن داین مونومر)
- مقاومت عالی در برابر UV، ازن و آب و هوای بد
- معمولاً در سیستم‌های خنک‌کاری، هوا و بخار استفاده می‌شود
- PVC تقویت‌شده با کربن یا افزودنی UV
- ارزان و مناسب برای کاربری عمومی
- اما در مقابل UV خالص مقاومت کمتری نسبت به PU یا EPDM دارد مگر اینکه تقویت شده باشد
✅ شیلنگ مقاوم به مواد شیمیایی
برای انتقال یا مجاورت با اسیدها، بازها، حلال‌ها یا سایر مواد خورنده استفاده می‌شوند.
مواد رایج:
- PTFE (تفلون)
- مقاومت بسیار بالا در برابر اکثر مواد شیمیایی (تقریباً خنثی در برابر هر ماده‌ای)
- تحمل دمای بالا
- گران‌قیمت و معمولاً در صنایع دارویی، غذایی و شیمیایی دقیق استفاده می‌شود
- FEP یا PFA (نوعی فلوئوروپلیمر مانند PTFE ولی انعطاف‌پذیرتر)
- XLPE (پلی‌اتیلن کراسلینک‌شده)
- مقاومت خوب در برابر اسیدها و بازها
- ارزان‌تر از تفلون
- EPDM
- مقاومت شیمیایی مناسب در برابر بسیاری از اسیدهای رقیق، بازها و مواد شوینده
- مناسب برای آب داغ و بخار، ولی نه برای مواد نفتی
📌 ترکیب دو ویژگی:
برخی شیلنگ‌ها مانند EPDM یا PU تقویت‌شده می‌توانند همزمان مقاوم به UV و مقاوم به مواد شیمیایی باشند، مخصوصاً اگر با روکش‌های مخصوص یا ترکیبات چندلایه ساخته شوند.
| کاربرد | جنس مناسب |
|---|---|
| استفاده در فضای باز در تابستان و آفتاب | PU با افزودنی UV، EPDM |
| کار در محیط آزمایشگاهی یا کارخانه شیمیایی | PTFE، FEP، XLPE |
| خطوط هوا و آب در کارگاه صنعتی | PVC مقاوم به UV، EPDM |
| پاشش اسید رقیق یا مواد شوینده | EPDM یا تفلون |
در شرکت آلفا، با هدف ترکیب ویژگی‌های فنی مورد نیاز در یک شیلنگ و در نظر گرفتن شرایط اقتصادی بازار ایران، شیلنگ‌هایی از جنس پلی‌اتیلن سخت (HDPE) عرضه می‌کنیم که ضمن برخورداری از مقاومت بالا به مواد شیمیایی و UV، از نظر قیمتی نیز گزینه‌ای مقرون‌به‌صرفه برای مشتریان ایرانی به شمار می‌روند.
۵. استفاده از اتصالات و کوپلینگ‌های نامناسب
استفاده از اتصالات ناسازگار یا بی‌کیفیت می‌تواند منجر به نشت هوا، کاهش فشار و حتی جدا شدن شیلنگ در حین کار شود.
راهکار:
- از اتصالات و کوپلینگ‌های استاندارد و باکیفیت استفاده کنید.
- اطمینان حاصل کنید که اتصالات با قطر و نوع شیلنگ هماهنگ هستند.
- در صورت نیاز، از کوپلینگ‌های سریع برای سهولت در اتصال و جداسازی بهره ببرید.
نتیجه‌گیری
انتخاب صحیح شیلنگ پنوماتیک با در نظر گرفتن جنس، فشار و دمای کاری، طول و قطر مناسب، شرایط محیطی و اتصالات استاندارد، نقش مهمی در افزایش عمر مفید شیلنگ و بهبود عملکرد سیستم دارد. با رعایت این نکات، می‌توان از خرابی‌های زودهنگام و هزینه‌های اضافی جلوگیری کرد.
